فلنج چیست؟

فلنج (Flange) قطعه‌ای دیسکی‌شکل است که وظیفه اصلی آن ایجاد اتصال میان لوله‌ها، شیرآلات و سایر اجزای پایپینگ می‌باشد. این قطعات معمولاً به صورت جفت به کار می‌روند و توسط پیچ و مهره یا استادبولت‌ها به یکدیگر محکم می‌شوند. نکته مهم این است که اتصال فلنج‌ها به تنهایی قادر به آب‌بندی نیست؛ به همین دلیل، برای جلوگیری از نشتی، باید از یک گسکت یا واشر (فلزی یا غیر فلزی بسته به شرایط سیستم) بین دو فلنج استفاده شود تا عمل آب‌بندی انجام گیرد.

بر روی بدنه فلنج‌ها اغلب اطلاعات فنی ضروری حک می‌شود؛ از جمله سایز، استاندارد ساخت (ANSI، DIN، JIS  و …) و نوع متریال مورد استفاده (مانند فولاد کربنی، استنلس استیل، آلومینیوم و …). این مشخصات به کاربران کمک می‌کنند تا فلنج متناسب با سیستم لوله‌کشی خود را انتخاب و نصب نمایند. در ادامه به این موارد حک شده اشاره می‌شود.

• نام تجاری تولید کننده
• سایز
• نوع فلنج بر اساس نحوه نصب لوله به آن
• فشار قابل تحمل که به سوراخکاری آن نیز مربوط می شود
• متریال تولیدی
• استاندارد تولیدی
• کد مربوط به محصول تولید شده یا همان شماره سریال

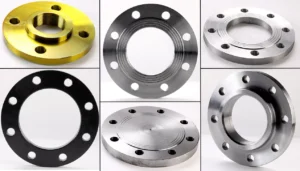

قیمت فلنج

قبل از بررسی انواع و کلاس‌های فلنج‌ها، لازم است به قیمت فلنج اشاره کنیم. قیمت فلنج‌ها به عوامل متعددی بستگی دارد که مهم‌ترین آن‌ها عبارتند از:

• نوع فلنج
• مشخصات فنی
• اندازه و سایز
• جنس متریال (فلنج‌های فولادی، استنلس استیل، چدنی و غیره)
• هزینه تولید
• نوسانات بازار

تمامی این عوامل در تعیین قیمت فلنج‌ها تأثیرگذار هستند. برای دریافت استعلام قیمت فلنج و لیست قیمت دقیق محصولات مورد نظر، می‌توانید با کارشناسان تیم ولو تجهیز تماس بگیرید تا اطلاعات و لیست قیمت‌های به‌روز را برای شما ارسال کنند.

قیمت فلنج فولادی

قیمت فلنج فولادی به عوامل متعددی بستگی دارد که از جمله مهم‌ترین آن‌ها می‌توان به نوع فلنج (جوشی، رزوه‌ای، کور، اسلیپ‌آن و …)، سایز و فشار کاری (کلاس فلنج)، برند تولیدکننده و استاندارد ساخت (مانند ANSI، DIN یا API) اشاره کرد. همچنین نوع فولاد مصرفی مانند کربن استیل، استنلس استیل یا آلیاژی بودن آن، تأثیر زیادی بر قیمت نهایی دارد. نوسانات بازار آهن و نرخ ارز نیز می‌توانند در تغییر قیمت روز فلنج فولادی مؤثر باشند.

در هنگام خرید و استعلام قیمت فلنج فولادی، توجه به اصالت کالا، ضخامت و کیفیت سطح، وجود گواهی‌های فنی و سازگاری با نیاز پروژه اهمیت زیادی دارد. برای استعلام قیمت به‌روز و دریافت مشاوره تخصصی، می‌توانید خرید خود را از ولو تجهیز انجام دهید تا از کیفیت، قیمت مناسب و خدمات پشتیبانی مطمئن بهره‌مند شوید.

کلاس ها

هر فلنج بسته به نوع جنس و یا فشاری که تحمل می کنند به کلاس های مختلفی تقسیم می شوند

تقسیم بندی بر اساس استاندارد ansi/asme b16.34 :  متداول ترین نوع Flange در میان سایر استاندارد های موجود در بازا می باشد. این استاندارد مربوط به فلنج های فولادی و الیاژی می باشد که کلاس های آن به 150.300.600.900.1500.2500 تقسیم می شوند. این اعداد نشان دهنده حداکثر فشار بر حسب psi می باشد که هر کدام در دمای مجاز می تواند تحمل کند.

تقسیم بندی Flange بر اساس استاندارد iso :

در این استاندارد فشاری که هر Flange می تواند تحمل کند بر اساس واحد Bar نشان داده می شود. به عنوان مثال یک Flange با استاندارد Pn16 قادر است تا 16 بار فشار را تحمل کند.

تقسیم بندی بر اساس استاندارد api : این نوع فلنج ها دارای تحمل بیشتری نسبت به Flange های گروه Ansi / asme می باشد و به کلاسهای 5000 -3000-2000-15000-10000 تقسیم می شوند.

سطوح بیرونی

سطح ساده Flat face : در این نوع سطح یک فلنج که در مقابل دیگری قرار می گیرد صاف می باشد. از این نوع معمولا می توان در فشار های پایین استفاده کرد.

سطج برجسته Raised face : در این نوع قسمتی که در مقابل فلنج دیگر قرار میگیرد دارای برجستگی می باشد که در هنگام نصب در این قسمت برای آب بندی بهتر گسکت تعبیه میشود. میزان برآمدگی این قسمت دارای استاندارد می باشد. به این شکل که در ضخامت آن در فلنج های کلاس 150 و 300 برابر با 1.6 میلیمتر می باشد و برای Flange های با کلاس بالاتر دارای ضخامت 6.4 میلیمتر می باشد.

فلنج نر و ماده : صفجه این فلنج ها از یکسو دارا برامدگی ای به ارتفاع 6.4 میلیمتر می باشد و قسمت مادگی آن دارای تورفتگی بع عمق 5 میلیمتر می باشد.

اتصال رینگی Ring type joint : نحوه اتصال این نوع به این صورت می باشد که بر روی صفحه هر یک، محلی تعبیه شده است که رینگی در داخل آن قرار می گیرد و سپس فلنج مقابل که آن هم از این نوع می باشد به آن توسط پیچ و مهره متصل می شود و در واقع وظیفه ی اب بندی در این نوع اتصال توسط رینگ انجام می شود و ددیگر نیازی به گسکت نمی باشد. این نوع Flange ها که در کلاس های بالاتر عموما مورد استفاده قرار میگیرند از لحاظ آب بندی عملکرد بهتری را از خود به جا می گذارند .

انواع فلنج

کور

از این نوع برای مسدود کردن انتهای سیستم لوله کشی و یا ولو ها و غیره استفاده می گردد.

گلودار Welding end

فلنج گلودار دارای گلویی مخروطی شکلی می باشد که ضخامت این گلویی متناسب با لوله ای که به آن متصل میگردد انتخاب می شود. ضخامت قسمت مخروطی شکل این Flange ها از لبه به سمت داخل رفته رفته کم میشود و این قسمت مخروطی باعث مقاومت بالای این Flange می شود و در موقع عملیات تنش زدایی و امتحان جوش صفحه فلنج را از قسمت گرم شده دور نگه می دارد. از این نوع برای فشار های بالا مورد استفاده قرار می گیررد و برای مکان هایی که تنش ضربه ای ارتعاشی و برشی زیاد است توصیه میگردد.

روکار یا اسلیپون Slipon

روش اتصال این نوع Flange به لوله به این صورت می باشد که لوله طوری داخل آن قرار میگیرد که به اندازه ضخامت لوله به علاوه 1.6 تا 3.2 میلیمتر لوله از صفحه داخل آن فاصله داشته باشد و از داخل و خارج جوشکاری میگردد. مصرف عمده این نوع در سرویس های معمولی می باشد. نصب آن آسان و قیمت ارزا تری نسبت به گلودار دارا می باشد. اسلیپون برای تمام کلاس های موجود می باشد و تحت استاندارد Asme استفاده ی آن برای کلاس 150 و 300 جایز می باشد.

لپ جوینت

این فلنج به مانند یک رینگ ساده می باشد که در واقع با یک کف رینگ اتصال برقرار می کند که از طرفی به Flange و از طرف دیگر به لوله جوش لب به لب داده می شود.

ساکت یا ساکتولد

این فلنج از درون خود دارای لبه ای می باشد که این امکان را فراهم می سازد تا لوله به درون Flange رفته و  از داخل نیز جوشکاری شود. از این عموما برای سایز های زیر 2 اینچ استفاده می گردد. استفاده از این Flange بیشتر برای خطوط فشار بالا استفاده می شود.

دنده ای

این نوع فلنج ها مطابق استاندارد از داخل دنده می شوند و لوله نیز بر روی آن نصب می گردد. مزیت این نوع فلنج عدم نیاز آن به جوشکاری می باشد.

مهار کننده یا Anchor

این Flange در واقع ترکیبی از دو فلنج گلودار می باشد که به صورت یکپاره تولید شدده است و استفاده ی آن جهت جلوگیری از حرکت طولی ناشی از فشار داخلی و احتلاف درجه حرارت می باشد.

اوریفیس فلنج Orifice

فلنج‌هایی که ممکن است از نوع گلودار باشند، دارای سوراخی برای نصب تجهیزات اندازه‌گیری هستند. معمولاً اندازه این سوراخ‌ها ½ اینچ یا ¾ اینچ می‌باشد. اوریفیس فلنج‌ها یا صفحات اوریفیس برای محدود کردن، اندازه‌گیری فشار یا اندازه‌گیری جریان مایعات و گازها در خط لوله به کار می‌روند.

این قطعات معمولاً به همراه پیچ‌های اضافی با نام پیچ جک به فروش می‌رسند. این پیچ‌ها به‌همراه صفحه‌ای که در دسترس است، امکان تنظیم دقیق را فراهم می‌کنند. تابع اصلی اوریفیس‌ها، اندازه‌گیری جریان سیال از طریق لوله‌کشی است که انجام شده است. در این قطعات، یک سوراخ عمودی در رویه فلنج حفر می‌شود که آن‌ها را برای شناسایی آسان‌تر و راحت‌تر در سیستم لوله‌کشی قابل استفاده می‌کند.

عینکی Spectacle

این ورق ها به صورت دو صفحه دایره ای شکل می باشند که به وسیله  یک بازو به هم متصل شدده اند یکی از صفحه ماننده فلنج کور می باشد و دیگری دارای سوراخ می باشد . از این نوع برای مسدود کردن و یا باز کردن مسیر به کار می رود.

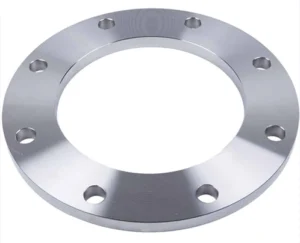

فلنج PN10 و کلاس 150 چه تفاوتی دارن؟

فلنج‌های PN10 و کلاس 150 (Class 150) هر دو استانداردهایی برای طراحی فلنج‌ها هستند، ولی از دو سیستم متفاوت منشأ می‌گیرند:

1. مبدأ استانداردها:

• PN10: بر اساس استاندارد DIN/EN (استانداردهای اروپایی) است.
• Class 150: بر اساس استاندارد ANSI/ASME B16.5 (استاندارد آمریکایی) می‌باشد.

2. فشار اسمی:

• PN10: به معنی فشار اسمی 10 بار (bar) است، یعنی حدود 145 psi.
• Class 150: توان تحمل فشاری در حدود 150 psi دارد، که معادل تقریبی 10.3 بار است.

بنابراین از نظر فشار تقریباً معادل هم هستند ولی دقیقاً یکسان نیستند.

3. ابعاد و سوراخ‌کاری (Bolt Pattern):

• سوراخ‌کاری، قطر خارجی فلنج، تعداد پیچ‌ها و فاصله بین آن‌ها در PN10 با Class 150 متفاوت است.
• این یعنی قابل تعویض یا اتصال مستقیم به هم نیستند، مگر با فلنج واسط یا تغییر طراحی.

4. کاربردها و منطقه استفاده:

• PN10 بیشتر در کشورهای اروپایی، خاورمیانه، و ایران استفاده می‌شود.
• Class 150 بیشتر در آمریکا، کانادا و کشورهایی که از سیستم اینچی استفاده می‌کنند رایج است.

بررسی قیمت فلنج کلاس 150 و عوامل مؤثر بر آن

فلنج کلاس 150 یکی از پرکاربردترین انواع فلنج در صنایع نفت، گاز، پتروشیمی و تأسیسات ساختمانی است. این نوع فلنج با فشار اسمی 150 پوند، برای سیستم‌هایی با فشار و دمای متوسط طراحی شده و معمولاً در خطوط لوله‌کشی که فشار کاری پایین تا متوسط دارند، استفاده می‌شود.

قیمت فلنج کلاس 150 بسته به عوامل مختلفی متغیر است. اولین عامل مؤثر، جنس فلنج است. فلنج‌های فولادی (کربن استیل) از رایج‌ترین گزینه‌ها هستند و نسبت به فلنج‌های استنلس استیل (فولاد ضدزنگ) قیمت کمتری دارند. فلنج‌های استنلس استیل به دلیل مقاومت بالا در برابر خوردگی، معمولاً در محیط‌های خورنده مانند صنایع شیمیایی یا دریایی استفاده می‌شوند و قیمت بالاتری دارند.

عامل دوم، استاندارد ساخت و برند تولیدکننده است. فلنج‌هایی که مطابق استانداردهای بین‌المللی مانند ASME B16.5 تولید می‌شوند، از کیفیت بالاتر و در نتیجه قیمت بیشتری برخوردارند. همچنین برندهای معتبر داخلی و خارجی نیز بر قیمت نهایی فلنج تأثیر می‌گذارند.

سومین عامل، نوع فلنج کلاس 150 است. فلنج‌های گلودار (Weld Neck)، فلنج‌های کور (Blind)، اسلیپان (Slip-on) و رزوه‌ای (Threaded) همگی در کلاس 150 تولید می‌شوند و هر یک بسته به طراحی و کاربرد خاص خود، قیمت متفاوتی دارند.

در نهایت، نوسانات نرخ ارز و هزینه‌های حمل‌ونقل و موجودی انبار نیز از عوامل تأثیرگذار در تعیین قیمت نهایی فلنج کلاس 150 هستند.

برای دریافت قیمت روز فلنج کلاس 150 و مشاوره تخصصی در انتخاب بهترین گزینه، با کارشناسان ولو تجهیز تماس بگیرید.

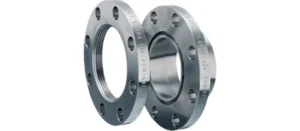

فلنج دنده‌ای برای چه مصارفی بهتر است؟

فلنج دنده‌ای (Threaded Flange) یا فلنج رزوه‌ای یکی از انواع فلنج‌هاست که به‌جای جوشکاری، با پیچ شدن روی لوله نصب می‌شود. این فلنج‌ها یک رزوه داخلی دارند که به رزوه خارجی لوله پیچ می‌شود

فلنج دنده‌ای برای چه مصارفی بهتره؟

موارد استفاده مناسب:

1. سیستم‌هایی با فشار نسبتاً بالا و دمای پایین
   چون اتصال رزوه‌ای برای فشار بالا امن‌تر از دمای بالاست (در دمای بالا ممکنه انبساط باعث شل شدن اتصال بشه).
2. لوله‌کشی‌هایی که جوشکاری در اون‌ها مشکل یا خطرناکه
   مثلاً در مکان‌هایی که خطر آتش‌سوزی یا انفجار وجود داره و نمی‌خوان از شعله برای جوش استفاده کنن.
3. سیستم‌های موقتی یا قابل جداسازی
   چون به‌راحتی می‌شه فلنج رو باز کرد و تغییرات یا تعمیرات انجام داد.
4. صنایع گاز و نفت، تأسیسات، سیستم‌های بخار کم‌فشار یا خطوط ابزار دقیق
   به‌خصوص برای سایزهای کوچیک (معمولاً تا 2 یا 3 اینچ).

مواردی که فلنج دنده‌ای مناسب نیست:

• در دماهای بالا: چون انبساط حرارتی می‌تونه اتصال رو شل کنه.
• در لوله‌کشی‌های با ارتعاش زیاد: چون احتمال باز شدن اتصال رزوه‌ای بالا می‌ره.
• برای لوله‌های سایز بزرگ: چون ساخت رزوه برای لوله‌های بزرگ دشوار و غیرعملیه.

مزایا:

• بدون نیاز به جوشکاری
• نصب و تعویض آسان
• مناسب برای تعمیرات سریع

معایب:

• محدود به فشار و دمای خاص
• احتمال نشتی در طول زمان بیشتر از فلنج‌های جوشی
