پیچ و مهره و استاد بولتفلنجها یکی از مهم‌ترین اتصالات در سیستم‌های پایپینگ صنایع مختلف هستند. در بین انواع فلنج‌ها، فلنج PN16 یا همان فلنج فشار نامی 16 بار، به دلیل مقاومت و ایمنی بالا، کاربرد گسترده‌ای در صنایع نفت، گاز، پتروشیمی و تأسیسات آب و بخار دارد. در این مقاله از ولو تجهیز قصد داریم به معرفی کامل فلنج جوشی PN16 (که به آن فلنج گلودار نیز گفته می‌شود)، مشخصات فنی، ابعاد، کاربردها، کلاس‌های مختلف و نحوه استعلام قیمت و خرید بپردازیم.

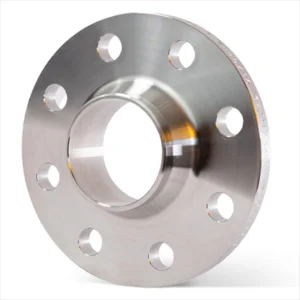

فلنج PN16 چیست؟
فلنج PN16 به فلنجی گفته می‌شود که برای تحمل فشار نامی 16 بار طراحی شده است. این نوع فلنج در استاندارد EN 1092-1 یا DIN تولید می‌شود و معمولاً در خطوط لوله‌ای که نیاز به اتصال مطمئن و آب‌بندی دقیق دارند، استفاده می‌شود. عدد 16 در PN16 نشان‌دهنده فشار کاری بر حسب Bar در دمای مشخص (معمولاً 120 درجه سانتی‌گراد) است.
فلنج جوشی یا فلنج گلودار PN16
فلنج جوشی (Weld Neck Flange) که با نام فلنج گلودار نیز شناخته می‌شود، یکی از محبوب‌ترین انواع فلنج‌ها برای فشارهای بالا است. این فلنج دارای یک گردن مخروطی شکل است که به لوله جوش داده می‌شود. این طراحی باعث انتقال یکنواخت تنش از فلنج به لوله شده و در برابر فشار و دماهای بالا مقاومت بیشتری دارد.
ویژگی‌های فلنج جوشی PN16:
- اتصال بسیار محکم و بدون نشتی
- مناسب برای خطوط با فشار و دمای بالا
- طول عمر زیاد به دلیل توزیع مناسب تنش
- تولید مطابق با استاندارد DIN 2633 یا EN 1092-1
مشخصات فنی
فلنج‌های PN16 در سایزها و متریال‌های مختلف تولید می‌شوند. مهم‌ترین مشخصات عبارتند از:
- فشار کاری: 16 بار
- متریال: فولاد کربنی (St37، A105)، استنلس استیل (304، 316)، آلیاژهای خاص
- نوع اتصال: جوشی، گلودار، اسلیپ‌آن
- استاندارد تولید: EN 1092-1، DIN 2633
- دمای کاری: معمولاً تا 120 درجه سانتی‌گراد برای متریال‌های فولادی
ابعاد فلنج جوشی PN16
ابعاد فلنج PN16 بر اساس استاندارد DIN 2633 تعیین می‌شود. این ابعاد شامل قطر خارجی (OD)، قطر داخلی (ID)، ضخامت فلنج، تعداد سوراخ‌ها و قطر سوراخ‌ها است.
به‌عنوان مثال برای سایز DN50:
- قطر خارجی: 165 میلی‌متر
- قطر داخلی: 50 میلی‌متر
- ضخامت: 20 میلی‌متر
- تعداد سوراخ: 4 عدد با قطر 18 میلی‌متر
برای مشاهده جدول کامل ابعاد فلنج PN16 می‌توانید به صفحه محصولات در سایت ولو تجهیز مراجعه کنید.
کاربردهای فلنج PN16
فلنج‌های گلودار PN16 به دلیل مقاومت بالا و آب‌بندی مطمئن، در صنایع مختلف استفاده می‌شوند:
- صنایع نفت و گاز
- پتروشیمی
- نیروگاه‌ها
- سیستم‌های بخار
- تأسیسات آب و فاضلاب
- صنایع غذایی و دارویی (در صورت استفاده از استیل ضد زنگ)

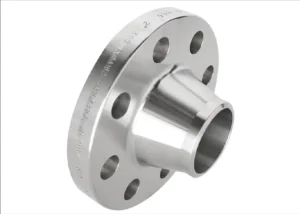

کلاس ها
در سیستم‌های متریک، فلنج‌ها بر اساس PN (Pressure Nominal) طبقه‌بندی می‌شوند. کلاس‌های پرکاربرد شامل:
- PN6
- PN10
- PN16
- PN25
- PN40
فلنج PN16 یکی از رایج‌ترین کلاس‌ها است که تعادل مناسبی بین فشار قابل تحمل و هزینه ایجاد می‌کند.
قیمت فلنج جوشی PN16
قیمت فلنج جوشی PN16 به عوامل مختلفی بستگی دارد:
- سایز فلنج (DN15 تا DN1000)
- جنس فلنج (فولادی، استنلس استیل، آلیاژی)
- استاندارد تولید
- میزان سفارش
به‌طور معمول، فلنج‌های فولادی نسبت به فلنج‌های استیل قیمت پایین‌تری دارند. برای دریافت دقیق‌ترین قیمت، پیشنهاد می‌کنیم از بخش محصولات سایت ولو تجهیز اقدام کنید.

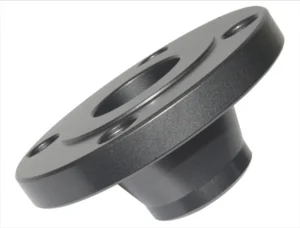

استعلام قیمت و خرید فلنج گلودار PN16 از ولو تجهیز
برای خرید فلنج گلودار PN16 با بهترین قیمت و کیفیت، می‌توانید به سایت ولو تجهیز مراجعه کرده و یا با کارشناسان فروش ما تماس بگیرید. ما تمامی سایزها و متریال‌های استاندارد را با ضمانت اصالت کالا و بهترین شرایط عرضه می‌کنیم.
جمع‌بندی
فلنج جوشی PN16 به دلیل مقاومت بالا، آب‌بندی مطمئن و طول عمر زیاد، یکی از بهترین گزینه‌ها برای اتصالات لوله‌ای در صنایع حساس است. برای استعلام قیمت فلنج جوشی PN16 و خرید با بهترین شرایط، همین حالا با کارشناسان سایت ولو تجهیز از طریق راه های ارتباطی تماس حاصل فرمایید.
