عملکرد چک ولو در کنترل ضربه قوچ (Water Hammer)

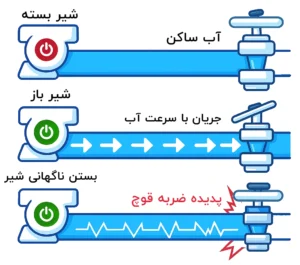

پدیده‌ی ضربه قوچ (Water Hammer) یکی از چالش‌های مهم در طراحی و بهره‌برداری از سیستم‌های هیدرولیکی و لوله‌کشی صنعتی است. این پدیده در اثر تغییر ناگهانی سرعت جریان سیال در خطوط لوله ایجاد می‌شود و می‌تواند منجر به افزایش شدید فشار، ایجاد لرزش، آسیب به اتصالات و حتی شکست لوله‌ها گردد. یکی از مؤثرترین تجهیزات در کنترل و کاهش اثرات ضربه قوچ، چک ولو یا شیر یک‌طرفه است.
عملکرد چک ولو در چنین شرایطی، تعیین‌کننده‌ی پایداری سیستم و حفاظت از پمپ‌ها و لوله‌ها در برابر برگشت جریان است. در این مقاله، به بررسی دقیق نقش چک ولو در جلوگیری از شوک هیدرولیکی، تأثیر زمان بسته‌شدن دیسک، ویژگی‌های طراحی فنر و ارتباط آن‌ها با سرعت جریان پرداخته می‌شود.

مفهوم و اصول عملکرد چک ولو

چک ولو یا شیر یک‌طرفه، یکی از اجزای کلیدی سیستم‌های انتقال سیال است که وظیفه‌ی اصلی آن جلوگیری از برگشت جریان به سمت پمپ یا منبع است. این شیرها به‌صورت خودکار عمل می‌کنند و نیازی به نیروی محرک خارجی ندارند. اساس عملکرد چک ولو بر تعادل بین نیروی جریان سیال و نیروی بازدارنده‌ی ناشی از وزن دیسک یا فنر داخلی است.

در هنگام جریان مستقیم، فشار سیال باعث باز شدن دیسک و عبور جریان می‌شود. اما زمانی که جریان معکوس یا افت فشار رخ دهد، نیروی فنر یا وزن دیسک موجب بسته شدن سریع ولو می‌گردد. این واکنش سریع، از بازگشت ناگهانی جریان و در نتیجه از ایجاد موج فشار مخرب (ضربه قوچ) جلوگیری می‌کند.

نقش چک ولو در کنترل ضربه قوچ

ضربه قوچ زمانی رخ می‌دهد که جریان سیال به‌صورت ناگهانی متوقف یا معکوس شود؛ برای مثال، هنگام خاموش شدن ناگهانی پمپ یا بسته شدن سریع شیر قطع‌کننده. در چنین شرایطی، انرژی جنبشی سیال به موج فشاری تبدیل شده و در طول لوله‌ها منتشر می‌شود. اگر این موج کنترل نشود، می‌تواند خسارات سنگینی به تجهیزات وارد کند.

در این میان، عملکرد چک ولو به‌عنوان یک ضربه‌گیر هیدرولیکی عمل می‌کند. چنانچه چک ولو به‌درستی طراحی و نصب شود، از برگشت جریان پیش از شکل‌گیری موج فشاری جلوگیری کرده و دامنه‌ی شوک را به میزان قابل‌توجهی کاهش می‌دهد. با این حال، اگر چک ولو با تأخیر بسته شود، بخشی از سیال فرصت بازگشت پیدا کرده و همین امر موج فشار معکوس را تقویت می‌کند. بنابراین، زمان واکنش و نحوه‌ی بسته شدن دیسک از اهمیت حیاتی برخوردار است.

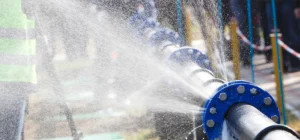

تأثیر زمان بسته‌شدن دیسک

زمان بسته‌شدن دیسک (Disc Closing Time) یکی از پارامترهای کلیدی در تحلیل عملکرد چک ولو محسوب می‌شود. اگر دیسک بیش از حد سریع بسته شود، موج فشار به‌صورت ناگهانی در مسیر برگشتی ایجاد شده و ضربه قوچ را تشدید می‌کند. در مقابل، اگر بسته شدن بیش از حد کند باشد، جریان برگشتی می‌تواند افزایش یابد و موجب ضربه در جهت معکوس گردد.
بنابراین، بهترین عملکرد زمانی حاصل می‌شود که چک ولو در لحظه‌ای متعادل و با سرعت کنترل‌شده بسته شود.

نوع طراحی مکانیزم بسته شدن نقش مهمی در این تعادل دارد. در ولوهای سوئینگ (Swing Check Valve)، زمان بسته شدن به وزن دیسک و زاویه چرخش بستگی دارد. در مقابل، ولوهای فنردار (Spring-Loaded Check Valve) به‌واسطه‌ی نیروی بازگرداننده‌ی فنر می‌توانند بسیار سریع‌تر واکنش نشان دهند و برای سیستم‌هایی با تغییرات سریع جریان، مناسب‌ترند.

اثر سرعت جریان و مشخصات سیال

سرعت جریان سیال در لوله، یکی از عوامل تعیین‌کننده‌ی بار دینامیکی وارد بر چک ولو است. هر چه سرعت جریان بیشتر باشد، انرژی جنبشی سیال افزایش یافته و در نتیجه احتمال وقوع ضربه قوچ بیشتر می‌شود.
در این حالت، چک ولو باید بتواند در زمانی بسیار کوتاه بسته شود تا از برگشت جریان جلوگیری کند. اما افزایش بیش‌ازحد سختی فنر یا جرم دیسک می‌تواند منجر به بسته شدن ناگهانی و ایجاد موج فشار ثانویه گردد. به همین دلیل، طراحی دقیق چک ولو باید بر اساس شرایط واقعی جریان (دبی، فشار کاری، ویسکوزیته، چگالی سیال و طول خط لوله) انجام گیرد.

در سیستم‌هایی که جریان دارای نوسان زیاد است (مانند خطوط انتقال پمپ‌های سانتریفیوژ)، استفاده از چک ولو با فنر تنظیم‌شده و دیسک سبک‌تر، کارایی بهتری دارد. در مقابل، در خطوط انتقال ثقلی یا با جریان یکنواخت، ولوهای سوئینگ معمولاً عملکردی پایدارتر و اقتصادی‌تر دارند.

طراحی فنر و ویژگی‌های دینامیکی

فنر در ساختار بسیاری از چک ولوها، به‌ویژه نوع پیستونی یا دیسکی، نقش کلیدی در تعیین سرعت بسته شدن دارد. نیروی فنر باید به گونه‌ای انتخاب شود که ضمن جلوگیری از برگشت جریان، از ایجاد ضربه‌ی ثانویه نیز ممانعت کند.
معمولاً طراحی فنر بر اساس دو عامل انجام می‌شود:

1. ضریب سختی فنر (Spring Constant): تعیین‌کننده‌ی میزان نیروی بازگرداننده در برابر تغییر شکل است.
2. طول پیش‌فشار (Preload Length): که بر زمان آغاز بسته‌شدن تأثیر می‌گذارد.

چنانچه فنر بیش از حد سخت طراحی شود، دیسک با شدت بسته شده و موج فشار اضافی تولید می‌کند. برعکس، اگر فنر بیش از حد نرم باشد، دیسک دیر بسته می‌شود و جریان برگشتی افزایش می‌یابد. تحلیل دینامیکی جریان و حرکت دیسک در نرم‌افزارهایی مانند ANSYS Fluent یا CFX به طراحان امکان می‌دهد تا نسبت بهینه‌ی جرم دیسک، سختی فنر و زمان پاسخ را تعیین کنند.

بررسی عددی و مدل‌سازی عملکرد چک ولو

در سال‌های اخیر، مدل‌سازی عددی رفتار چک ولو در شرایط ضربه قوچ توجه زیادی جلب کرده است. با استفاده از روش حجم محدود (FVM) یا دینامیک سیالات محاسباتی (CFD)، می‌توان توزیع فشار، شتاب دیسک و نوسانات جریان را به‌صورت لحظه‌ای تحلیل کرد. نتایج این شبیه‌سازی‌ها نشان داده است که حتی تغییرات جزئی در زاویه دیسک یا سختی فنر می‌تواند دامنه‌ی فشار را تا ۳۰٪ کاهش یا افزایش دهد. این امر اهمیت تحلیل دقیق عملکرد چک ولو در طراحی سیستم‌های پایدار هیدرولیکی را دوچندان می‌کند.

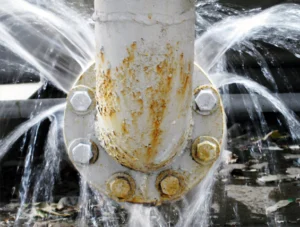

جمع‌بندی و توصیه‌های مهندسی

تحلیل عملکرد چک ولو در سیستم‌هایی با احتمال بروز ضربه قوچ، یکی از مراحل ضروری در طراحی سیستم‌های انتقال سیال است. انتخاب نادرست نوع ولو یا پارامترهای طراحی (مانند زمان بسته شدن یا سختی فنر) می‌تواند باعث تشدید شوک هیدرولیکی و آسیب به پمپ، اتصالات یا حتی مخازن شود.
مهندسان توصیه می‌کنند در سیستم‌های حساس، از ولوهای فنردار با واکنش سریع و طراحی اختصاصی برای فشار و دبی مورد نظر استفاده شود. همچنین، نصب ولو در محل مناسب با حداقل افت فشار و رعایت فواصل توصیه‌شده با پمپ، نقش مؤثری در بهینه‌سازی عملکرد دارد.
